結構物變形監測-變電站
GIS設備具有抗干擾能力強、運行過程中維護量小等特點，在電網廣泛使用，目前已在110kV、330kV、750kV各電壓廣泛使用，然而近年來，隨著GIS設備使用規模的不斷擴大，設備故障也在不斷攀升，其中一部分主要原因就是由于設備在設計、制造、安裝等環節沒有有效考慮電網大溫差、強紫外線的環境特點，設備運行過程中無法有效吸收金屬材料由于溫度變化而引起的應力變形問題，致使設備常常出現地基拉裂、筒體拉裂、盆式絕緣子開裂、構架變形、極端天氣法蘭面漏氣等問題，給設備的安全穩定運行帶來困難。
若要保證GIS設備在外界環境變化的過程中金屬筒管能正常收縮，必須要確?；瑒又Ъ芗安y管能正常工作，否則將會導致GIS設備遭到破壞。監測在支架及波紋管處設備隨著溫度的變化而產生位移的情況可判斷補償裝置是否出現異常，及時進行處理，以免GIS設備遭到破壞。

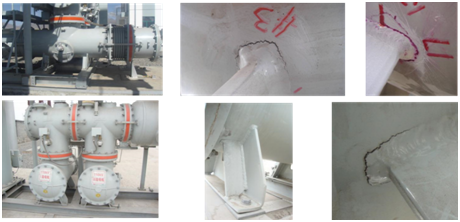

GIS由于制造安裝、運行、環境條件等使其結構狀態產生位移、變形和受應力變化，進而導致筒體開裂、波紋管損傷，伸縮節開裂等危害，引起SF6氣體泄漏、對地放電等故障，嚴重危及GIS的安全運行。目前主要通過目測檢查這些設備部件有無損傷，有無漏油、漏氣痕跡，結構件有無變形，漆層有無剝落等。
由于對GIS設備整體結構缺乏有效的監督，但近年來特高壓GIS設備的罐體開裂、漏氣、支架變形，伸縮節失穩等失效事故高發。一旦發生事故，不僅給企業帶來巨大的經濟損失，對人員和環境帶來安全威脅，同時也造成了不良的社會影響。
從整體方面來說，通過建設GIS筒管變形監測系統，實現GIS設備伸縮異常情況預警，具體監測內容如下：
1）位移監測2）溫度監測
3）風速風向監測

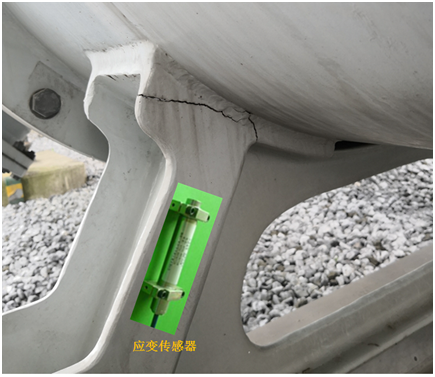

4）應變監測
5）振動監測

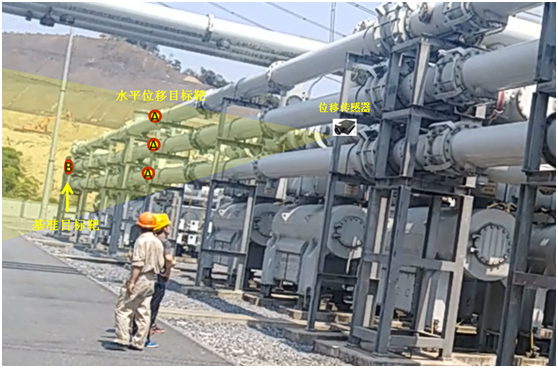

安裝示意圖：
