鉸縫病害監測-光電撓度儀
鉸縫病害在裝配式空心板梁橋中普遍存在，病害發展到一定階段會引起單板受力現象。單板受力超負荷會引起主梁病害，并發引起橋梁附屬設施的損壞，對橋梁壽命影響極大。
采用基于圖像測量技術的位移傳感器進行單板受力監測，成本低，測量結果實時性強、直觀、準確。

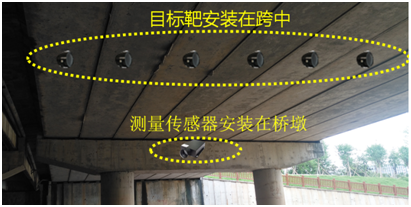

測量目標靶采用850nm紅外LED燈，固定在跨中每片空心板中間位置。目標靶通過攝像機的長焦光學系統成像在圖像傳感器上，通過基于嵌入式處理平臺的圖像處理識別和高精度定位技術，確定像點的精確位置，最后由物像關系確定目標靶的位移變化。
技術參數
|
參數名稱 |
描述 |
|
測量范圍 |
14m |
|
測量跨徑 |
10m ~ 80米 |
|
測量精度 |
0.2mm ~ 0.5mm |
|
圖像傳感器 |
COMS 低照度圖像傳感器 |
|
測量頻率 |
最高10Hz |
|
電源電壓 |
10-16V |
|
整機功耗 |
<6W |
|
防護等級 |
IP67 |
|
使用溫度 |
-40℃ ~ 80℃ |
|
使用濕度 |
95%以下，不結露 |
|
體 積 |
242mm × 134mm ×55mm |
|
重 量 |
830g |

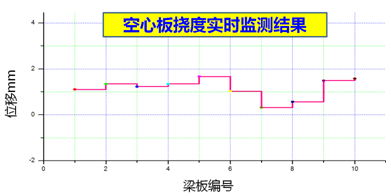

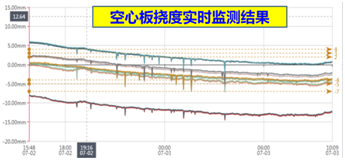

測試示例
