蟠龍隧道
左洞起訖樁號LK405+932~LK408+495，長2563m，右洞起訖樁號RK406+096~RK 408+543，長2447m，兩洞總長度為4983m。單洞凈寬14.992m，凈高7.90m的三心圓弧拱型式，兩側各設0.75m的檢修道。兩洞間共設置三條行人橫洞、兩條行車橫洞，行人橫洞分別長87.755m、88.303m，59.827m，斷面為凈寬2.5m，凈高3.3m的直墻圓弧拱形式；行車橫洞分別長115.759m，87.810m，斷面為凈寬5.0m，凈高6.4m的直墻圓弧拱形式。

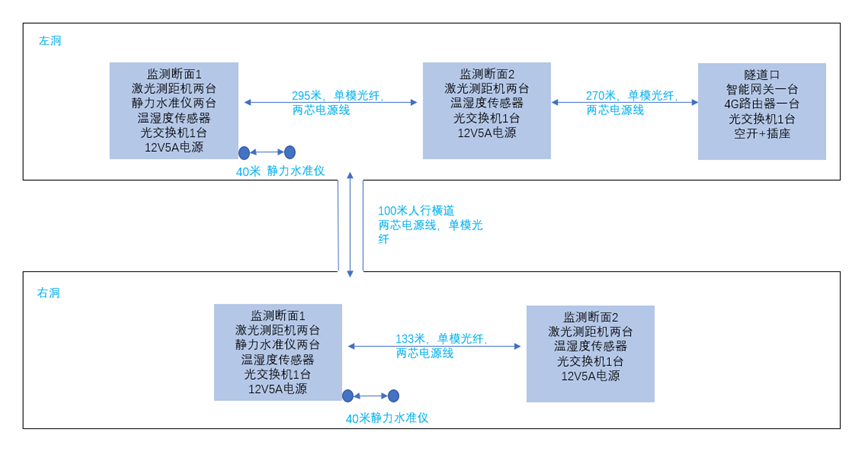

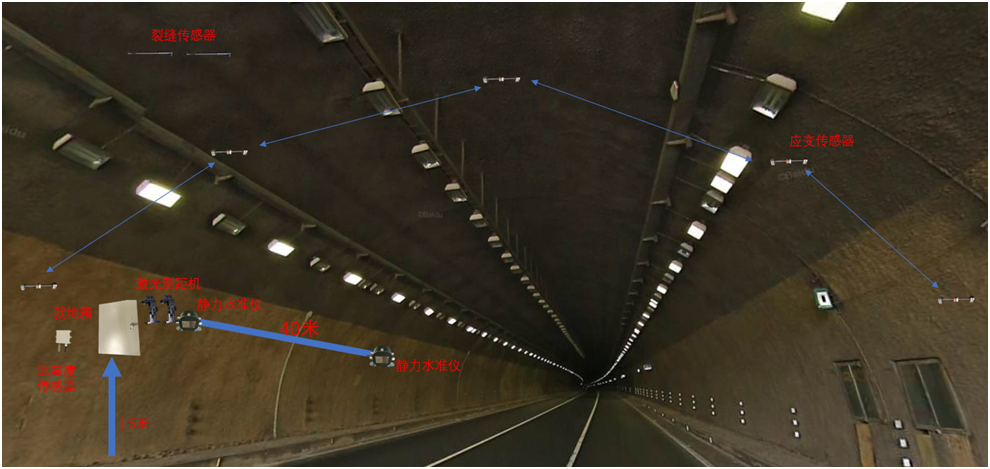

主要監測左洞：LK407+930、LK408+225 右洞：RK408+231、RK408+098兩個斷面。每個斷面主要監測（1）襯砌裂縫；（2）拱頂?shù)某两?；?/span>3）襯砌溫濕度和環境溫濕度；（4）周邊的收斂；（5）不均勻沉降監測；（6）應力應變監測。
1. 拱頂?shù)某两担好繂蝹€(gè)監測斷面布置2個測點；
2. 裂縫的監測：每單個監測斷面選取有代表性的裂縫監測1條；
3. 溫濕度監測: 每個斷面1個監測點，監測襯砌溫濕度和環境濕溫度；
4. 監測數據存儲與展示：監測設備主控智能網關內置64Gflash存儲芯片，本地?cái)?shù)據可以長期留存；
5. 應力應變監測：監測各斷面應力應變的變化,每個斷面5個監測點；
6. 不均勻沉降監測：采用液壓式靜力水準儀每個斷面監測一個點。
