橋梁安全監測與預警系統
基于物聯網技術和云平臺，通過采用新型動撓度傳感器和各種傳統傳感器的綜合方案設計，實現對橋梁全指標的實時監測：動撓度、動應變、裂縫、環境參數、傾角、流量、基頻、振型以及預警和預警現場抓拍等所有功能。

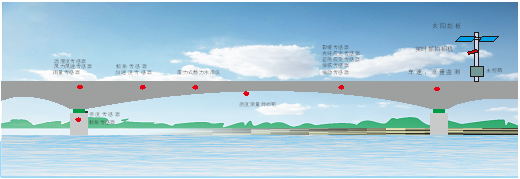

(一)現場示意圖
(二)監測參數
1. 橋梁結構性能：撓度、位移、索力、裂縫、加速度、振動、傾角以及各類受力構件的應力狀態等。
2. 橋梁運行情況：流量檢測、超限報警、報警現場抓拍等。
3. 環境參數：溫濕度、風向、風速等。
(三)系統功能
1. 健康監測
①監測立交橋梁集群的結構健康及運營狀況，監測并評估運營狀態下橋梁結構安全狀態及力學性能。
②利用海量監測信息有效識別橋梁結構損傷和潛在的危險性破壞，對結構目前狀況下的安全度和預計使用壽命作出評估。
2. 養護業務數據支撐
①發展先進的橋梁監測與預警技術，包括結構可靠性評估方法，結構損傷或缺陷及其診斷和檢測技術，橋梁評估工作的標準化與規范化，橋梁集群維修養護策略和監測系統的信息管理技術等。
②系統實時記錄橋梁狀況，為養護、加固、維修等決策提供依據。
3. 運行管理
①大件運輸管理:實時監測大件車輛通過時橋梁的結構響應，自動判定是否造成橋梁損傷事后溯源:系統實時記錄突發事件時的道路狀況，為事故原因分析提供數據依據。
②超載監測:基于橋梁結構參數的動態超載監測系統，主要解決車重預估、超載車輛篩選以及報警提示等問題輔助和改進檢測方法，為其維護決策提供依據。
(四)創新點
1. 動撓度實時監測：采用完全自主開發的動撓度傳感器，實現橋梁動撓度實時監測。
2. 基于GNSS和網絡自動校時技術的多源異構傳感器同步控制技術，保證了系統能夠?qū)崿F(xiàn)低成本下數據處理結果的準確、及時、可靠；解決了動撓度、動應變等多參數同步采集問題；使得后期異構傳感器數據分析和大數據融合成為可能，同步精度優于50ms。
3. 報警抓拍（超載監測）:利用動撓度實時數據，根據預設的報警閾值實時判斷超限情況，超限發生時，上傳報警信息，同時控制專用攝像機拍攝現場圖片，并通過微信公眾號、瀏覽器報警信息等各種手段上傳報警信息和現場圖片，供值班員或者相關人員決策。
4. 流量統計:通過設置流量統計閾值，系統可以自動計算橋梁流量，無需增設動態稱重系統;同時配合多傳感器可以實現更加精準的荷載反算、超載抓拍、荷載影響評估等功能。
