光電撓度儀
型號：MW-ND-X
量程：0.5m-500m
測量精度：0.1mm
產品詳情
產品簡介
MW-ND-X光電撓度儀是我公司基于自主知識產權的圖像測量算法，采用嵌入式系統平臺、低照度COMS圖像傳感器開發的一款新型遠距離非接觸式位移測量傳感器。融合先進的高算力硬件平臺+攝影測量算法+光學系統，可進行二維實時測量，具有測量精度高、測量范圍大、體積小、集成度高、安裝施工簡便等特點。目前處于國內領先水平，適用于長期、在線、多點自動監測。
通用型 防水型 目標靶
|
序號 |
專利名稱 |
專利類型 |
專利號 |
|
1 |
一種遠程位移測量系統及辦法 |
發明 |
ZL 201410145757.X |
|
2 |
一種高精度遠程位移傳感器 |
發明 |
ZL 201410145555.5 |
|
3 |
一種遠程位移測量裝置 |
實用新型 |
ZL 201420164922.1 |

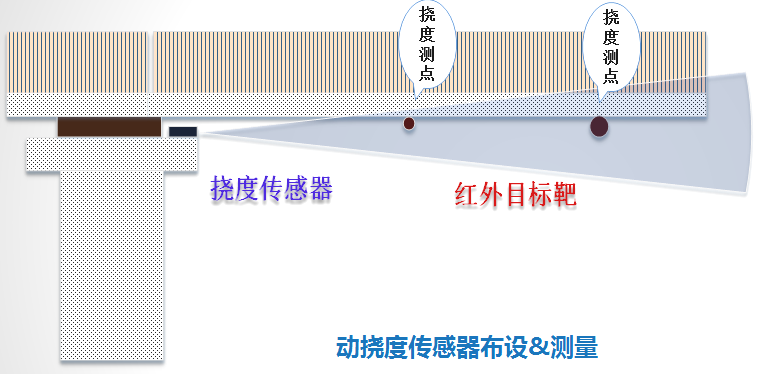

測量原理及示意圖
產品特點
? 先進的高算力硬件平臺+攝影測量算法+光學系統
? 對特定目標位移的非接觸式測量
? 基于嵌入式ARM+Linux平臺開發，體積小、功耗低、系統穩定；
? 大量程，方便安裝，可以實現同一測量斷面的多目標測量；
? 采用850納米紅外目標靶，實現全天候，對于夜晚和濃霧的穿透力強，適應性廣。
技術指標
MW-ND-X光電撓度儀規格參數表
|
參數名稱 |
描述 |
|
目標要求 |
任意目標 |
|
測量距離 |
配用不同鏡頭 5米 ~ 300米 |
|
測量精度 |
10米（±0.1mm）；50米(±0.2mm)； 100米(±0.2mm) ；100米-200米(±2mm) |
|
圖像傳感器 |
COMS 低照度圖像傳感器 |
|
鏡頭焦距 |
50mm 75mm 135mm 200mm可根據測量距離需要選擇 |
|
測量頻率 |
≥10HZ |
|
電源電壓 |
10-16V |
|
整機功耗 |
<6W |
|
防護等級 |
IP67 |
|
使用溫度 |
-40℃ ~ 80℃ |
|
使用濕度 |
95%以下，不結露 |
|
體 積 |
242mm × 134mm ×55mm |
|
重 量 |
830g |

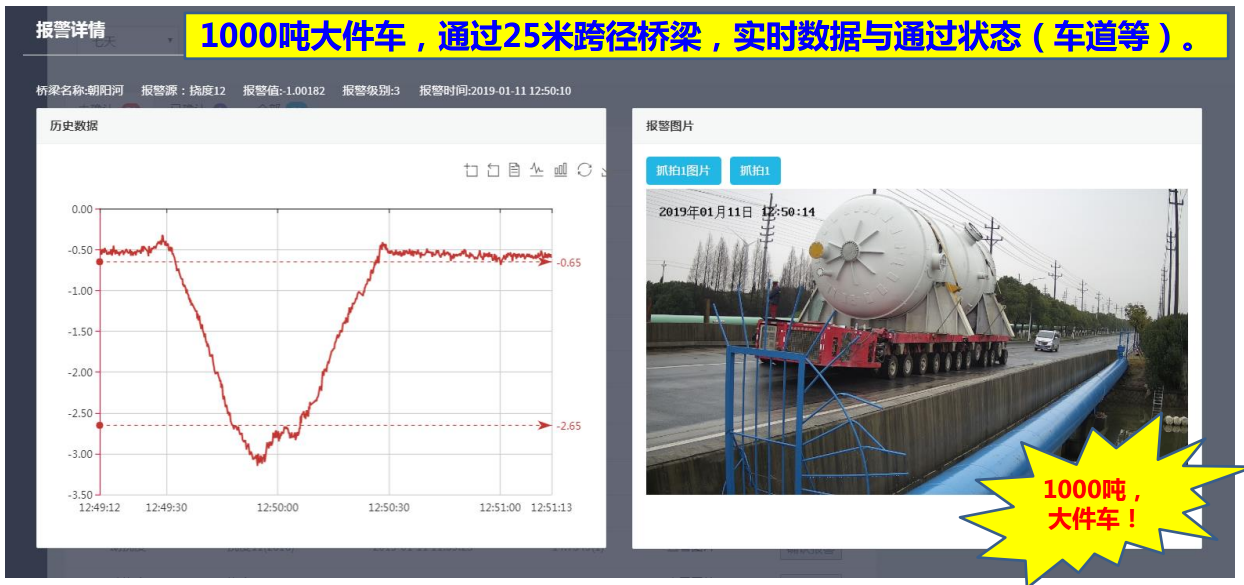

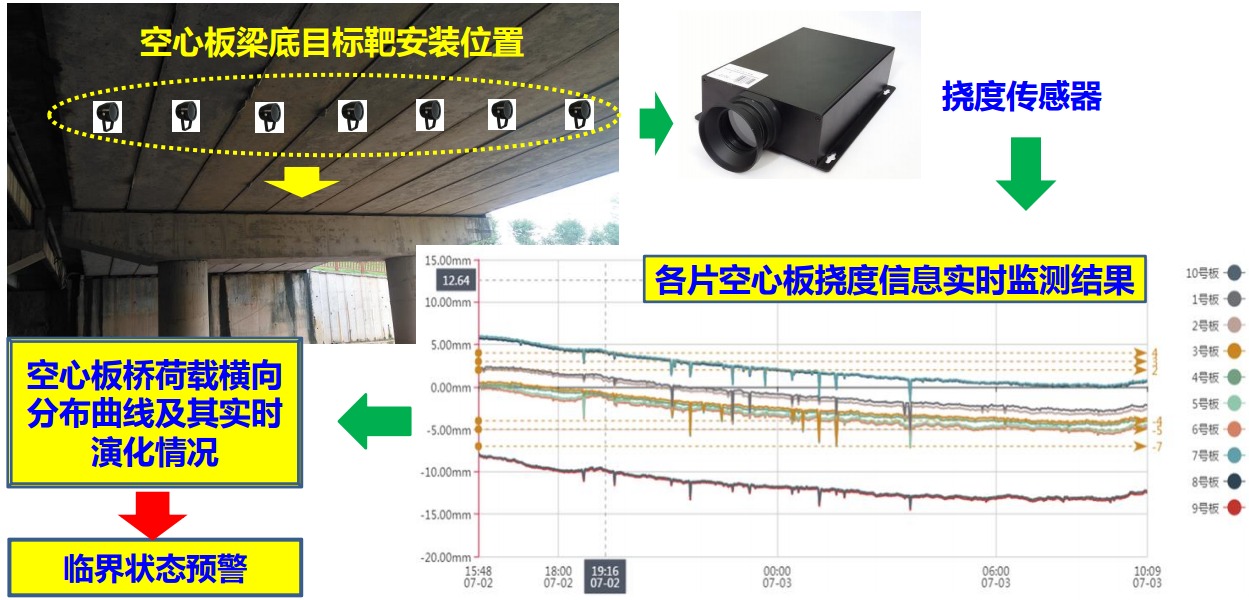

典型應用
應用領域
市政橋梁、隧道、地鐵、鐵路橋梁、地下綜合管廊等結構物； 高架桿塔傾斜及電力設備變形監測； 大壩、水電站監測； 軍事應用、工業運用；特定目標監測
